一、海灣JK-TX-GST6000D傳輸設備概述

　　海灣JK-TX-GST6000D傳輸設備是海灣安全技術有限公司推出的新一代傳輸設備，可實現對分散的消防控制器進行集中監控，是城市消防監控管理網絡系統中不可缺少的部分。

　　本傳輸設備可掛接本公司生產的多種通訊模塊，實現電話線、網線及無線的信息傳輸。

　　傳輸設備對本身運行狀態實時檢測，對存在故障的部位及時通過聲、光及液晶顯示等方式提示給用戶，以便用戶及時處理。對連接的控制器能實現開關機監測，對和控制器連接的線路，在協議支持的情況下實現實時監測，當發生通訊異常時會通知用戶。這就最大限度的保障傳輸設備本身及其與重要設備之間連接的可靠性。

二、海灣JK-TX-GST6000D傳輸設備面板組成

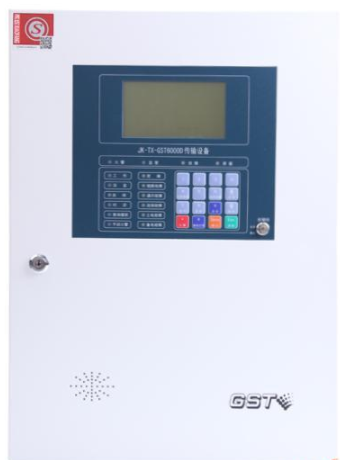

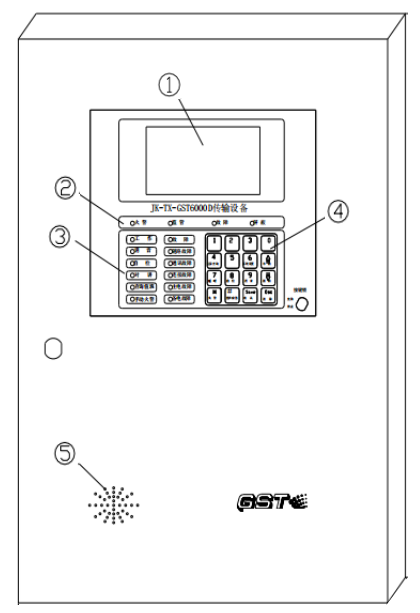

　　上圖說明：

　?、僖壕溜@示區

　?、诳刂破餍畔⒅甘緟^(qū)

　?、郾緳C(jī)信息指示區

　?、馨存I操作區

　?、輷P(yáng)聲器

三、海灣JK-TX-GST6000D傳輸設備內部結構

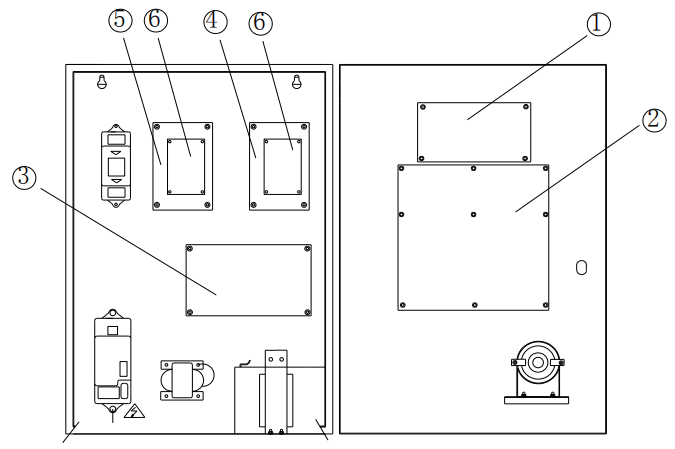

　　上圖說明：

　?、僖壕?/span>

　　②主板

　?、垭娫窗?/span>

　?、蹽PRS通訊底板

　　⑤DTMF通訊底板

　?、轙CP模塊

四、海灣JK-TX-GST6000D傳輸設備特點

1.依據GB16806-2006《消防聯動控制系統》和GB26875-2011《城市消防遠程監控系統》技術規范相關要求設計。

2.滿足GB16806-2006《消防聯動控制系統》3C標準。

3.提供RS232、RS485、開關量等多種接口，采用并行數據處理機可接收打印機信息。

4.多種通訊方式：網線和無線4G全網通，可單獨使用也可同時使用并互為備份。

5.采用32位工業級ARM微處理器設計。

6.火警具有最高的優先級別，提供多種火警確認方式。

7.隨機查詢值班人員在崗狀態。

8.提供視頻聯動接口，提供其它聯動信號。

9.實時檢測通訊線路，線路故障現場報警并記錄。

10.大屏幕液晶顯示。

11.支持鍵盤、串口和遠程遙控編程操作。

12.黑匣子存儲各類事件信息，存儲報警過程。

13.自動與監控中心對時。

14.適用范圍：已安裝建筑消防設施的防火單位。

五、海灣JK-TX-GST6000D傳輸設備安裝調試

JK-TX-GST6000D傳輸設備采用壁掛式安裝，系統設置和聯機調試步驟說明如下：

1.監控管理中心相關設置及調試

　　1)對傳輸設備設置用戶編碼，同時在監控管理中心設備中設置對應傳輸設備管理數據庫信息；

　　2)設置通訊板類型；

　　3)設置信息傳輸方式；

　　4)設置電話號碼、設置IP地址；

　　5)設置振鈴次數；

　　6)手動設置或用監控管理中心對傳輸設備校時；

　　7)手動設置或用監控管理中心設備對傳輸設備設置報名時間；

　　8)調試其它上位機命令；

2.控制器接口設置及調試不連接通訊線路，單獨調試傳輸設備和控制器。為了使傳輸設備正常接收控制器串口信息，應先按以下步驟進行設置：

　　1)正確插入232/485方式選擇用短路塊；

　　2)正確設置設備序號和設備地址；

　　3)設置報警延時；

　　4)設置開關量通道；

　　5)正常進行傳輸設備接收控制器報警聯機調試和其它調試。

六、海灣JK-TX-GST6000D傳輸設備密碼

JK-TX-GST6000D傳輸設備密碼在出廠時默認設置如下：管理員密碼222222，操作員密碼111111。用操作員密碼只能進行日常的維護工作，用管理員密碼可進行系統初始化及日常維護管理工作。

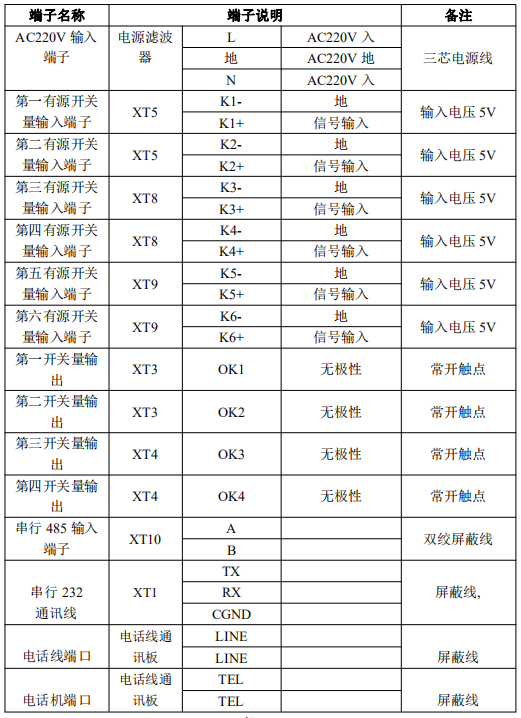

七、海灣JK-TX-GST6000D傳輸設備對外接線端子說明
